空調風機屬于通風與空調工程的一部分，在我們日常監理的民用建筑及高檔的寫字樓經常會碰到空調風機的安裝，因此對空調風機的原理、類型、使用范圍及安裝過程中質量控制內容、風機安裝常見質量通病必須掌握。
一、空調風機的類型、特點及使用范圍
1.軸流風機——使氣流軸向進入葉輪，并沿著軸線的方向流出的流體機械。如電風扇,空調室外機風扇就是軸流方式運行風機。之所以稱為“軸流式”，是因為通過風機的空氣不會改變方向，而是平行于風機軸流動。
特點：軸流風機結構簡單，穩固可靠，噪聲小，功能選擇范圍廣等特點。
使用范圍：可用于冶金、化工、醫藥、民用建筑等場所通風換氣或加強散熱之用，若將機殼去掉，亦可用做自由風扇。

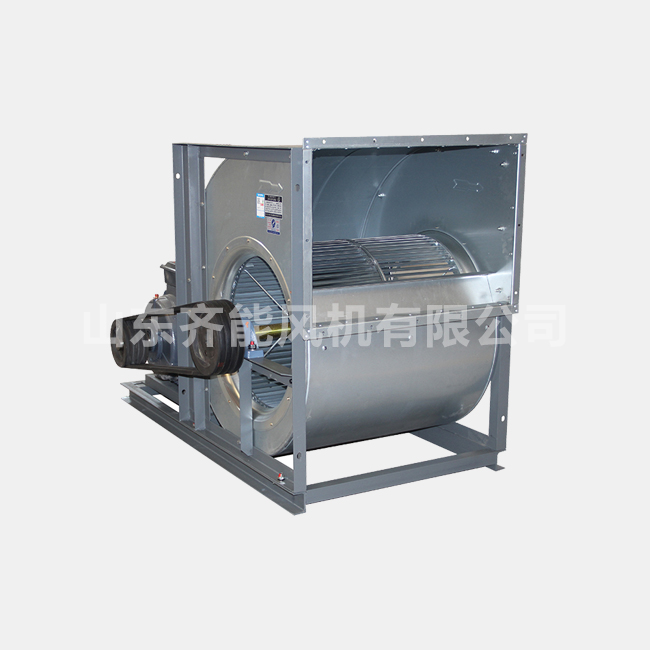

2.離心風機——空氣進入風機后，在離心力作用下沿半徑方向流出的流體機械。
特點：離心風機實質是一種變流量恒壓裝置，當轉速一定時，離心風機的壓力——流量理論曲線是一條直線。
應用范圍：廣泛用于工廠、礦井、隧道、冷卻塔，建筑物的通風和家用電器設備中的冷卻和通風。
3.混流風機——又叫斜流式風機，因為氣流方向介于軸流和離心式之間，近似沿錐面流動的流體機械。
特點：具有壓力高，風量大，高效率、結構緊湊、噪音低、體積小、安裝方便等
b、使用范圍：廣泛應用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通風排風，綠地中心A座大部分采用混流風機。
二、材料和設備質量要求
1、材料要求
(1)機械油：通風機的軸承經清洗后，軸承箱內應注入清潔的機械油(10#,20#)。
(2)減震器：a、橡膠減震墊使用前，應做外觀檢查，厚度必須一致，形狀規則，表面無損傷。
b、橡膠減震器使用的型號為JG型剪切減震器，“Z”型圓錐形減震器等，安裝前應檢查橡膠與金屬部件組合的部位是否有脫膠，將減震器放在平板上檢查底座是否平整。
c、彈簧減震器：常用的有TJ型和JD型彈簧減震器。安裝前應打開外殼檢查彈簧是否有嚴重的銹蝕，上下殼體是否變形碰擦。
d、墊鐵、鑄鐵墊鐵厚度在20mm以上，鐵墊鐵厚度為0.3~2.0mm，墊鐵的形式有平墊鐵和斜墊鐵。
e、地腳螺栓，通常應隨機配套帶來，地腳螺栓的長度為埋入基礎的深度(一般為其直徑12~25倍)。
2、空調風機
通風機運至現場應進行開箱檢查，必須有裝箱清單，設備說明書，產品質量合格證和產品性能檢測報告等隨機文件。通風機的型號、規格應符合設計規定和要求，其出口方向應正確，風機安裝前，先核對機號、型號、傳動方式、葉輪旋轉方向、出風口位置等。
三、施工及安裝過程中質量控制內容
(一)空調風機基礎
1、鋼筋混凝土基礎
設備就位前應對基礎進行驗收，基礎的位置、標高、預留螺栓孔的位置、深度應符合設計要求，驗收合格后方能安裝。
2、鋼制支吊架基礎
用型鋼制作的減震支吊架基礎，基礎結構形式和外形尺寸應符合設計要求或設備技術文件的規定，焊接應平整牢固，焊縫應飽滿、均勻，螺栓孔的直徑應與風機、電動機一致，不得用氣割開孔。
3、風機減震器的安裝
風機按照設計要求必須安裝減震裝置，安裝減震器的地面應平整，各組減震器承受荷載的壓縮量應均勻，高度誤差應小于2mm，安裝結束至使用前這段時間應對減震器采取保護措施。
(二)風機安裝
1、風機的拆卸、清潔、裝配
(1)將機殼和軸承箱拆開并將葉輪卸下清洗，直聯傳動的風機可不拆卸清洗。
(2)清洗和檢查調節機構、其轉動是否靈活。
(3)葉輪轉子與機殼的組裝位置應正確，葉輪進風口插入風機機殼進風口或密封圈的深度，應符合設備技術文件的規定。
2、風機的搬運和吊裝
(1)整體安裝的風機、搬運和吊裝的繩索不得綁捆在轉子和機殼或軸承蓋的吊環上。
(2)現場組裝的風機，繩索的捆綁不得損傷機件表面，轉子、軸頸和軸封等處均不應作為捆縛部位。
(3)輸送特殊介質的通風機轉子和機殼內壁，如涂有保護層，應嚴加保護，不得損傷。
3、風機的安裝
(1)固定風機的地腳螺栓應擰緊，并應有防止松動措施。
(2)空調風機直接放在基礎上時，應采用成對斜墊鐵找平，墊鐵應放在地腳螺栓的兩側，并進行固定。
(3)空調風機的機軸應保持水平，通風機與電動機若采用聯軸器連接時，兩軸中心線應在同一直線上。
(4)空調風機葉輪旋轉應平穩，停轉后不應每次停留在同一位置上。
(5)軸流風機葉片安裝角度應一致，達到在同一平面內運轉，葉輪與筒體之間的間隙應均勻，水平度允許誤差為1/1000。
(6)軸流風機安裝在墻體內，應在土建施工時，配合裝好預留洞口和預埋件，墻外應裝帶鐵絲網的45°彎頭，或在墻外安裝鋁制活動百葉窗。
軸流風機懸吊安裝時，應設置雙吊架，并有防止擺動的固定點。
4、風機接口
(1)空調風機出口接管，應順葉片轉向接出直管式彎管。
(2)空調風機傳動裝置的外露部位以及直通大氣的進出口，必須安裝防護罩(網)或采取其他安全設施。
(3)通風機的進風管，出風管等應有單獨的支撐，并與基礎或其他建筑物連接牢固。風管與風機連接時，法蘭連接面不得硬拉，機殼不應承受其它機件的重量，防止機殼變形。
四、風機安裝常見質量通病
根據以往的經驗，在安裝風機過程中經常出現以下一些問題，所以在我們監理巡視或旁站中要重點檢查。
(1)通風機基礎應在設備安裝前與土建或其它通風機基礎施工單位進行交接驗收，基礎尺寸必須符合設備技術文件要求。
(2)風機運轉時，有皮帶下滑或產生跳動現象，應檢查皮帶輪是否找正，并在一條中心線上，或調整皮帶輪的距離，如皮帶過長應及時更換。
(3)空調風機和電動機產生整體振動，應檢查地腳螺栓是否松動，有無墊圈和防松動裝置，機座是否緊固，與通風機相連的風管是否加支撐固定件，柔性短管是否過緊等。
(4)風機運轉時噪音大，應檢查風管調節閥等安裝是否松動等。
(5)風機震動劇烈：a、風機軸與電極軸不同心。b、基礎或整體支架的剛度不夠。c、葉輪螺栓或鉚釘松動及葉輪變形。d、葉輪軸盤孔與軸配合松動。e、葉片有積灰、污垢、葉片磨損、葉輪變形軸彎曲使轉子產生不平衡。f、風機進、出口管道安裝不良，產生共振。
(6)軸承溫升過高：a、軸承箱振動劇烈。b、潤滑脂或油質量不良、變質和含有灰塵、沙粒、污垢等雜質或充填量不當。c、軸與滾動軸承安裝歪斜，前后兩軸承不同心。d、滾動軸承外圈轉動(和軸承箱摩擦)。e、滾動軸承內圈相對主軸轉動(即跑內圈和主軸摩擦)。f、滾動軸承損壞或軸彎曲。g、冷卻水過少或中斷(對于要求水冷卻軸承的風機)。h、機殼或進風口與葉輪摩擦。
(7)電動機電流過大或溫升過高：a、啟動時，調節門或出氣管道內閘門未關嚴。b、電動機輸入電壓低或電源單相斷電。c、風機輸送介質的溫度過低(即氣體密度過大)，造成電機超負荷。d、系統性能與風機性能不匹配。系統阻力小，而電流富裕量大，造成風機運行在低壓力大流量區域。
